(주)신화엘리베이터

제 품 소 개

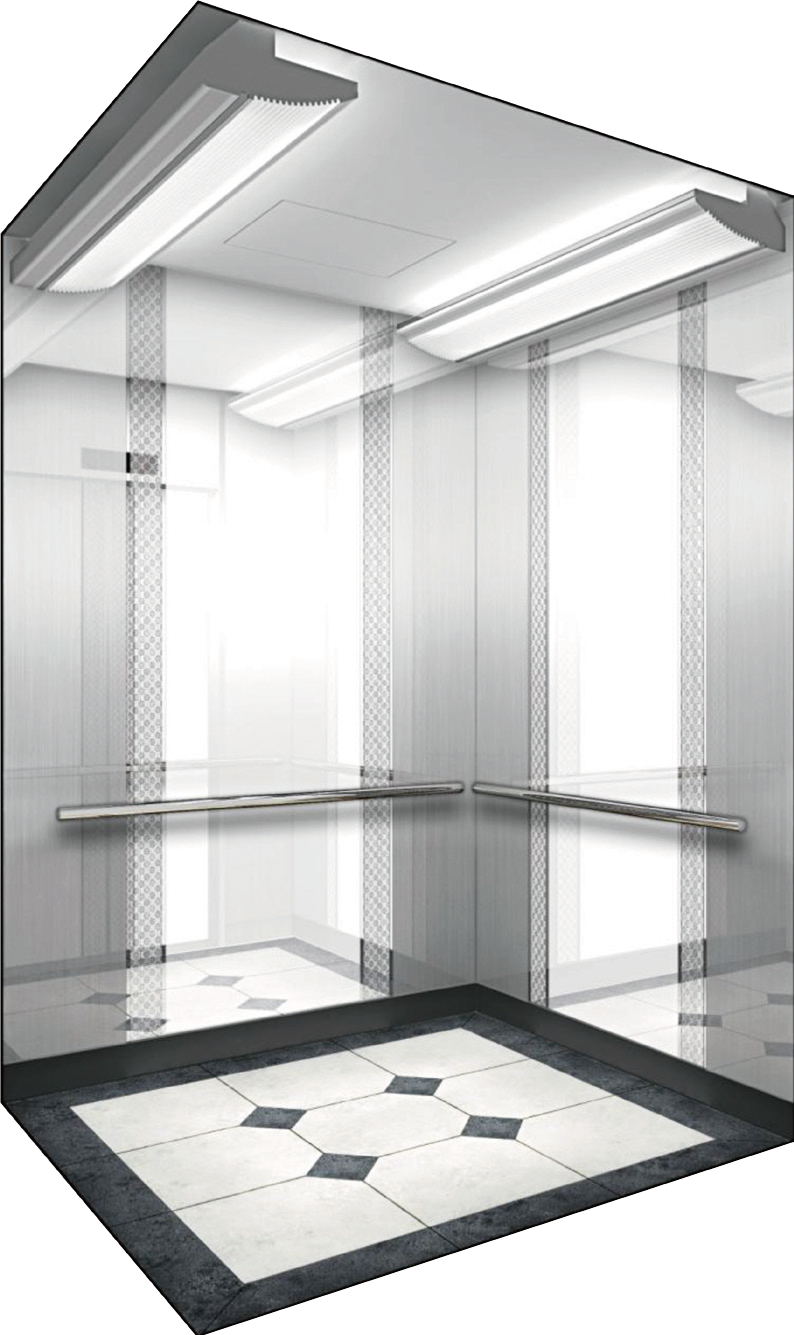

CAGE DESIGN

CEILING :	ELC2-011 (알루미늄/아크릴)
DOOR :	알루미늄몰딩 + Fine Glass
WALL :	Fine Glass / Mirror Trim / STS Hairline
HANDRAIL :	Deco Tile

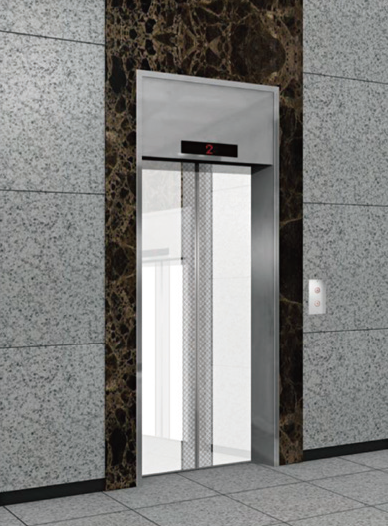

ENTRANCE DESIGN

JAMB :	STS Hairline
DOOR :	알루미늄몰딩 + Fine GlassStandard

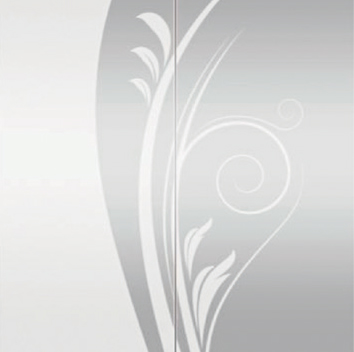

Etching pattern에칭패턴

SM:25

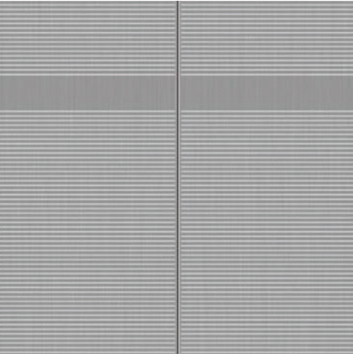

Etching pattern에칭패턴

HL:14

Etching pattern에칭패턴

HL:15

Etching pattern에칭패턴

HL:16

Etching pattern에칭패턴

SM:25

Etching pattern에칭패턴

HL:14

Etching pattern에칭패턴

HL:15

Etching pattern에칭패턴

HL:16

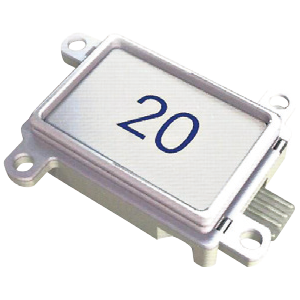

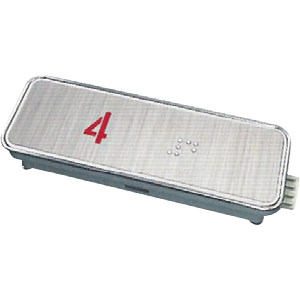

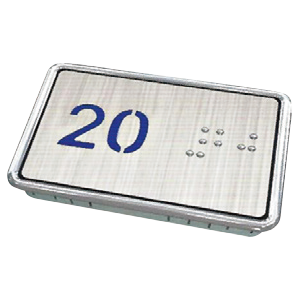

Button버튼

AX

Button버튼

Sigma

Button버튼

UDB

Button버튼

CFB

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

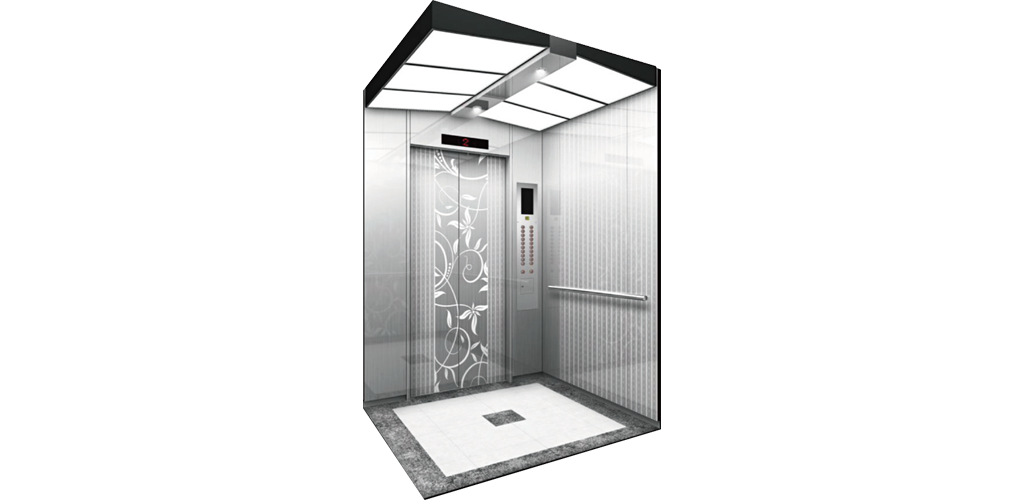

CAGE DESIGN

CEILING :	ELC2-013
DOOR :	STS Hairline Etching
WALL :	STS Hairline Etching / STS Hairline/ Mirror Trim
HANDRAIL :	Deco Tile

ENTRANCE DESIGN

JAMB :	STS Hairline
DOOR :	STS Hairline Etching

Etching pattern에칭패턴

MR:17

Etching pattern에칭패턴

MR,VE:19

Etching pattern에칭패턴

BE:20

Etching pattern에칭패턴

FG:28

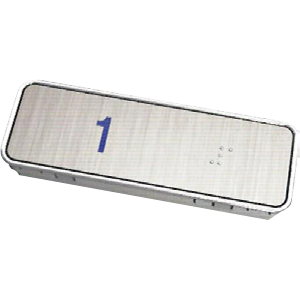

Button버튼

AX

Button버튼

Sigma Wide

Button버튼

SA

Button버튼

SASD

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

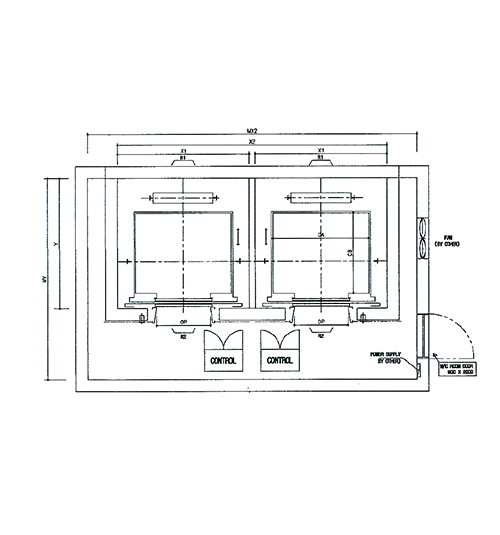

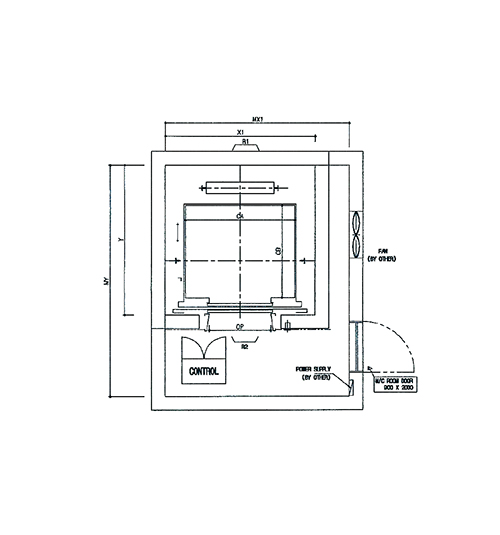

[ Hoistway & Machine Room Plan ]

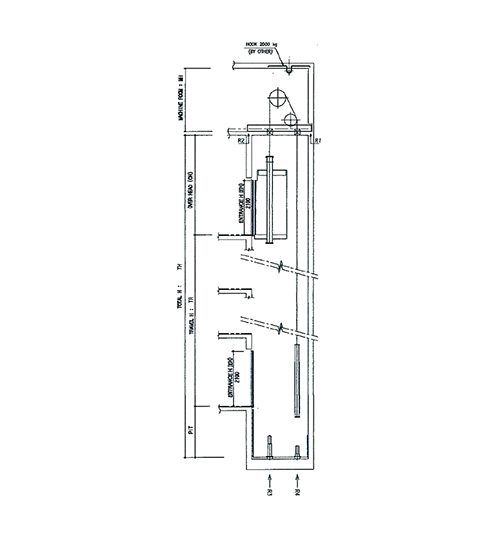

[ Hoistway & Section ]

Capacity		Open	Car Size	Hoistway Size				Machine Room Size				Reaction Load (KG)
Capacity		Open	Car Size	1 Car	2 Car	3 Car	Y	1 Car	2 Car	3 Car	MY	Reaction Load (KG)
Person	KG	OP	CAxCB	x1	x2	x3	Y	x1	x2	x3	MY	R1	R2	R	R4
6	450	800	140x850	1800	3700	5600	1450	2000	4000	6000	3200	3600	2000	4200	3700
8	550		1400x1030				1650				3400	4050	2500	4700	3900
9	600		1400x1100				1750				3500	4050	2500	4900	4000
10	700		1400x1250				1850				3600	4010	2800	5300	4400
11	750		1400x1350				2000				3700	4550	2900	5600	4500
13	900	900	1600x1350	2050	4200	6350	2000	2300	4400	6800	3750	5100	3750	7100	5700
15	1000	900	1600x1500	2050	4200	6350	2200	2300	4400	6800	3800	5450	4300	7500	6000
13	900	900	1600x1350	2050	4200	6350	2000	2300	4400	6800	3750	5100	3750	7100	5700
15	1000	900	1600x1500	2050	4200	6350	2200	2300	4400	6800	3800	5450	4300	7500	6000
17	1150	1000	1800x1500	2350	4800	7250	2200	2600	4900	7500	3900	8000	5200	9500	7800
17	1150	1100	2000x1350	2500	5200	7850	2150	2800	5250	8300	3800	8000	5200	9500	7800
20	1350	1000	1800x1700	2350	4800	7250	2450	2600	4900	7500	4200	8000	6000	10800	8800
20	1350	1100	2000x1500	2550	5200	7850	2300	2800	5250	8300	4000	8000	6000	10800	8800
24	1600	1100	2000x1750	2550	5200	7850	2550	2900	5400	8300	4300	10200	7000	12700	10200
24	1600	1100	2150x1600	2700	5500	8300	2400	3000	5650	8700	42000	10200	7000	12700	10200

속도 (M/MIN)	정상부 (OH)	피트 (PIT)	기계실높이 (MH)
45	4400	1200	2200
60	4600	1500	2200
90	4800	1500	2400
105	5000	2100	2400
120	5000	2100	2600
150	5500	2400	2600
180	6100	2700	3000

제 품 소 개

CAGE DESIGN

CEILING :	ELC2-011 (알루미늄/아크릴)
DOOR :	알루미늄몰딩 + Fine Glass
WALL :	Fine Glass / Mirror Trim / STS Hairline
HANDRAIL :	Deco Tile

ENTRANCE DESIGN

JAMB :	STS Hairline
DOOR :	알루미늄몰딩 + Fine GlassStandard

Etching pattern에칭패턴

SM:25

Etching pattern에칭패턴

HL:14

Etching pattern에칭패턴

HL:15

Etching pattern에칭패턴

HL:16

Etching pattern에칭패턴

SM:25

Etching pattern에칭패턴

HL:14

Etching pattern에칭패턴

HL:15

Etching pattern에칭패턴

HL:16

Button버튼

AX

Button버튼

Sigma

Button버튼

UDB

Button버튼

CFB

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

CAGE DESIGN

CEILING :	ELC2-013
DOOR :	STS Hairline Etching
WALL :	STS Hairline Etching / STS Hairline/ Mirror Trim
HANDRAIL :	Deco Tile

ENTRANCE DESIGN

JAMB :	STS Hairline
DOOR :	STS Hairline Etching

Etching pattern에칭패턴

MR:17

Etching pattern에칭패턴

MR,VE:19

Etching pattern에칭패턴

BE:20

Etching pattern에칭패턴

FG:28

Button버튼

AX

Button버튼

Sigma Wide

Button버튼

SA

Button버튼

SASD

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

[ Hoistway & Machine Room Plan ]

[ Hoistway & Section ]

Capacity		Open	Car Size	Hoistway Size				Machine Room Size				Reaction Load (KG)
Capacity		Open	Car Size	1 Car	2 Car	3 Car	Y	1 Car	2 Car	3 Car	MY	Reaction Load (KG)
Person	KG	OP	CAxCB	x1	x2	x3	Y	x1	x2	x3	MY	R1	R2	R	R4
6	450	800	140x850	1800	3700	5600	1450	2000	4000	6000	3200	3600	2000	4200	3700
8	550		1400x1030				1650				3400	4050	2500	4700	3900
9	600		1400x1100				1750				3500	4050	2500	4900	4000
10	700		1400x1250				1850				3600	4010	2800	5300	4400
11	750		1400x1350				2000				3700	4550	2900	5600	4500
13	900	900	1600x1350	2050	4200	6350	2000	2300	4400	6800	3750	5100	3750	7100	5700
15	1000	900	1600x1500	2050	4200	6350	2200	2300	4400	6800	3800	5450	4300	7500	6000
13	900	900	1600x1350	2050	4200	6350	2000	2300	4400	6800	3750	5100	3750	7100	5700
15	1000	900	1600x1500	2050	4200	6350	2200	2300	4400	6800	3800	5450	4300	7500	6000
17	1150	1000	1800x1500	2350	4800	7250	2200	2600	4900	7500	3900	8000	5200	9500	7800
17	1150	1100	2000x1350	2500	5200	7850	2150	2800	5250	8300	3800	8000	5200	9500	7800
20	1350	1000	1800x1700	2350	4800	7250	2450	2600	4900	7500	4200	8000	6000	10800	8800
20	1350	1100	2000x1500	2550	5200	7850	2300	2800	5250	8300	4000	8000	6000	10800	8800
24	1600	1100	2000x1750	2550	5200	7850	2550	2900	5400	8300	4300	10200	7000	12700	10200
24	1600	1100	2150x1600	2700	5500	8300	2400	3000	5650	8700	42000	10200	7000	12700	10200

속도 (M/MIN)	정상부 (OH)	피트 (PIT)	기계실높이 (MH)
45	4400	1200	2200
60	4600	1500	2200
90	4800	1500	2400
105	5000	2100	2400
120	5000	2100	2600
150	5500	2400	2600
180	6100	2700	3000

제 품 소 개

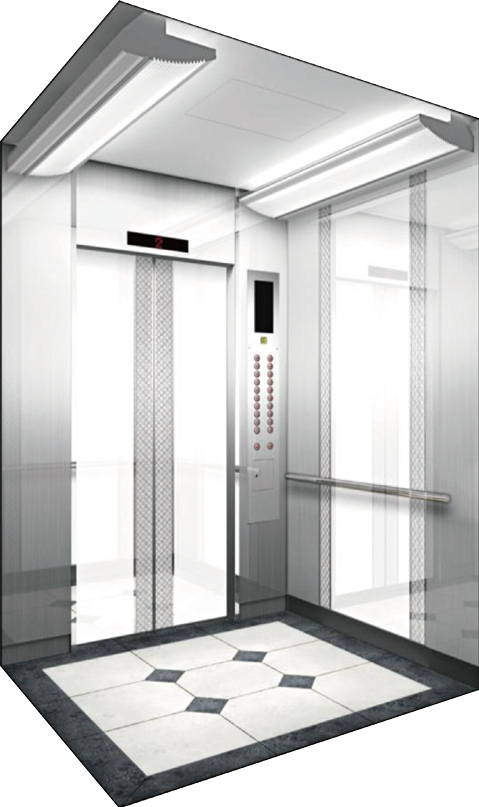

Reai View

Front View

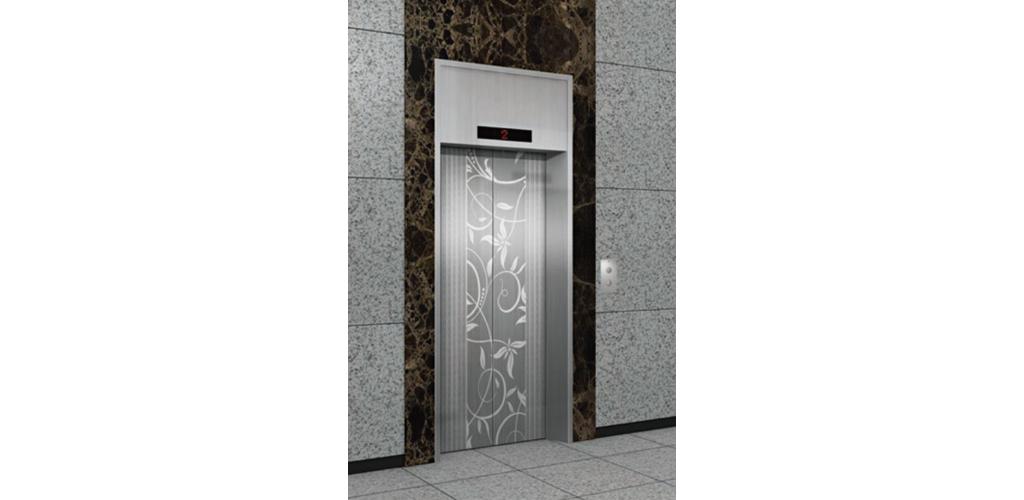

Entrance

CAGE DESIGN

ENTRANCE DESIGN

SM:25

HL:14

HL:15

HL:16

SM:25

HL:14

HL:15

HL:16

AX

Sigma

UDB

CFB

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

Reai View

FrontView

Ent-rance

CAGE DESIGN

ENTRANCE DESIGN

MR:17

MR,VE:19

BE:20

FG:28

AX

Sigma Wide

SA

SASD

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

[ Hoistway & Machine Room Plan ]

[ Hoistway & Machine Room Plan ]

[ Hoistway & Section ]

제 품 소 개

Reai View

Front View

Entrance

CAGE DESIGN

ENTRANCE DESIGN

SM:25

HL:14

HL:15

HL:16

SM:25

HL:14

HL:15

HL:16

AX

Sigma

UDB

CFB

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

Reai View

FrontView

Ent-rance

CAGE DESIGN

ENTRANCE DESIGN

MR:17

MR,VE:19

BE:20

FG:28

AX

Sigma Wide

SA

SASD

위에 사용된 이미지는 고객의 이해를 돕기위해 제작된 이미지로 실제와 다소 차이가 발생할 수 있습니다. 악세사리(버튼)는 이미지를 보여주기 위한 참고이미지 입니다.

[ Hoistway & Machine Room Plan ]

[ Hoistway & Machine Room Plan ]

[ Hoistway & Section ]
